Comment fonctionne l’alternateur sur une Peugeot 206 ?

À quoi sert l’alternateur sur une Peugeot 206 ?

La batterie fournit l’énergie nécessaire au démarrage, puis l’alternateur prend le relais dès que le moteur tourne. Sa poulie est mise en rotation par la courroie d’accessoires ; il transforme cette énergie mécanique en électricité. Cette électricité alimente notamment l’injection, l’allumage sur les versions essence, les calculateurs, l’éclairage, la ventilation et les essuie-glaces. Elle reconstitue aussi la charge perdue par la batterie au démarrage. Une 206 peut donc rouler un certain temps avec un alternateur hors service, mais seulement jusqu’à l’épuisement de sa batterie.

Le principe de fonctionnement, de la courroie à la batterie

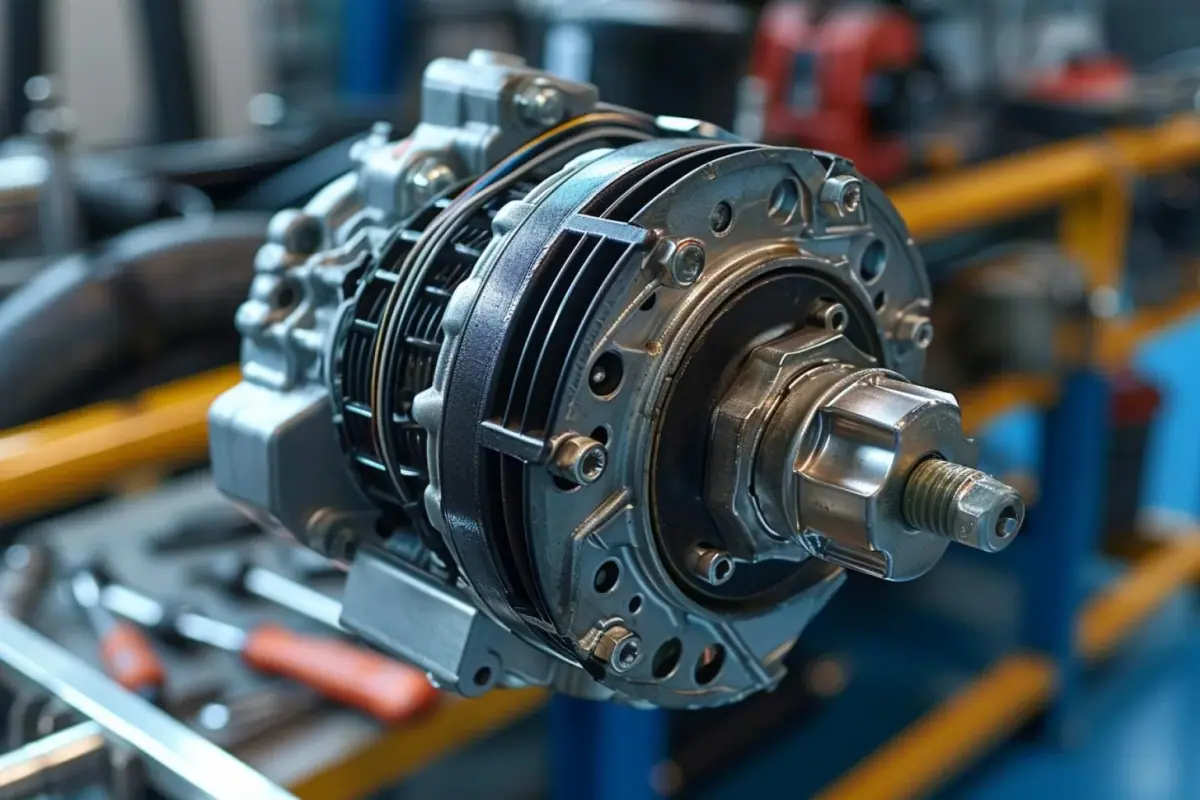

À l’intérieur de l’alternateur, un rotor crée un champ magnétique tournant face à un stator composé de bobinages. La rotation produit un courant alternatif triphasé. Un pont de diodes le redresse en courant continu, exploitable par le réseau électrique de la voiture. Le régulateur pilote ensuite le courant d’excitation du rotor pour maintenir une tension compatible avec une batterie au plomb de 12 V. Sur les 206 classiques, ce régulateur est souvent intégré à l’alternateur, avec les balais qui frottent sur les bagues du rotor.

Les éléments qui doivent fonctionner ensemble

• La courroie d’accessoires transmet le mouvement du vilebrequin. Si elle patine, grince ou casse, l’alternateur ne peut plus produire normalement.
• La poulie d’alternateur peut comporter un mécanisme de roue libre selon la version. Une poulie bloquée ou bruyante fatigue la courroie et le tendeur.
• Le câble positif B+ conduit le courant vers la batterie et le boîtier de distribution ; son écrou et sa cosse doivent être propres et serrés.
• Le fil de commande ou d’excitation participe à l’allumage du témoin de batterie et au démarrage de la production électrique.
• Les masses moteur et carrosserie ferment le circuit. Une masse corrodée peut créer une sous-charge malgré un alternateur sain.

Pourquoi la référence dépend de la motorisation et de l’équipement

La Peugeot 206 a reçu de nombreuses motorisations essence et Diesel, ainsi que des équipements électriques variables : climatisation, direction assistée électrique selon versions, dégivrage, antibrouillards ou audio ajouté. L’alternateur d’une 1.1 essence sans climatisation n’a pas forcément le même débit, les mêmes fixations ni la même poulie que celui d’une 2.0 HDi. Un alternateur physiquement proche peut se monter sans pour autant délivrer la bonne intensité ou présenter le bon connecteur. L’identification doit précéder toute commande.

Point de contrôle	Pourquoi il compte	Où le relever
Motorisation et code moteur	Fixations et puissance	Carte grise, étiquette moteur
Numéro OPR/DAM	Évolution de production	Étiquette véhicule ou réseau Peugeot
Intensité nominale	Capacité de charge	Étiquette de l’alternateur
Référence fabricant	Compatibilité réelle	Corps de l’alternateur
Poulie et connecteurs	Montage sans adaptation	Pièce déposée, photos nettes

Reconnaître une panne d’alternateur sans confondre avec une batterie usée

Un défaut d’alternateur se manifeste souvent pendant la conduite : voyant de batterie rouge, intensité des phares instable, ventilation qui ralentit, affichage qui s’éteint ou odeur de caoutchouc si la courroie patine. Une tension trop faible peut aussi perturber les calculateurs et provoquer plusieurs voyants sans rapport apparent. À l’inverse, une batterie vieillissante entraîne surtout un démarrage lent après un stationnement, alors que la charge moteur tournant reste correcte. Ces indices orientent le diagnostic, mais un multimètre et une inspection visuelle restent nécessaires.

• Un sifflement bref au démarrage peut révéler une courroie détendue ou contaminée, sans prouver à lui seul que l’alternateur est défectueux.
• Un grondement proportionnel au régime moteur évoque davantage un roulement d’alternateur ou une poulie usée.
• Une tension durablement supérieure à 15 V fait suspecter le régulateur : elle accélère l’usure de la batterie et peut endommager des équipements.
• L’absence du voyant de batterie au contact mérite aussi une vérification : ampoule, combiné ou circuit d’excitation défaillant peuvent masquer un problème de charge.

Tester le circuit de charge avec un multimètre

Un contrôle de tension permet d’écarter rapidement les pannes les plus évidentes, sans déposer l’alternateur. Utilisez un multimètre réglé sur tension continue, calibre 20 V ou automatique, et mesurez directement sur les bornes de la batterie. Le test doit être réalisé sur un véhicule stable, frein de stationnement serré, loin des éléments mobiles. Il ne mesure pas à lui seul l’intensité délivrée ni l’état des diodes, mais il fournit une base de diagnostic solide. Une pince ampèremétrique ou un banc de test complète l’examen en cas de doute.

1. 1Inspectez moteur arrêté la courroie d’accessoires : elle doit être présente, correctement guidée, sans craquelures marquées ni brins arrachés. Vérifiez aussi le tendeur et les connecteurs accessibles.
2. 2Mesurez la batterie après au moins quelques minutes moteur coupé et consommateurs éteints. Une valeur proche de 12,6 V est rassurante ; sous 12,2 V, rechargez et testez la batterie avant toute conclusion.
3. 3Démarrez le moteur puis relevez la tension au ralenti. Attendez quelques secondes après le démarrage : une charge stabilisée vers 13,8 à 14,7 V est habituelle.
4. 4Allumez phares, ventilation et dégivrage de lunette arrière, puis maintenez environ 2 000 tr/min. La tension doit rester nettement au-dessus de celle d’une batterie au repos ; une chute durable vers 12 V justifie un diagnostic professionnel.
5. 5Comparez la tension à la batterie avec celle au gros câble de sortie de l’alternateur si vous savez y accéder sans risque. Un écart important suggère une résistance dans un câble, une cosse ou une masse.

Les pannes les plus fréquentes et ce qu’un professionnel contrôle

L’usure des balais et du régulateur est fréquente sur un alternateur ancien : la charge devient intermittente avant de disparaître. Les diodes du pont redresseur peuvent également lâcher ; elles réduisent le débit ou créent une consommation parasite qui décharge la batterie à l’arrêt. Un roulement bruyant, une poulie à roue libre grippée ou une courroie détendue sont des défaillances mécaniques distinctes, parfois réparables sans remplacer le générateur complet. La chaleur du compartiment moteur, les projections d’eau et une fuite d’huile sur la courroie accélèrent ces dégradations.

Symptôme	Cause possible	Contrôle pertinent	Suite probable
Voyant batterie en route	Sous-charge ou courroie	Tension et état de courroie	Réparer le circuit concerné
Charge inférieure à 13 V	Régulateur, diodes, câble	Test sous charge	Rénover ou remplacer
Charge au-dessus de 15 V	Régulateur défaillant	Mesure stabilisée	Intervenir rapidement
Grondement ou claquement	Roulement ou poulie	Écoute, jeu, alignement	Changer poulie ou alternateur
Batterie vide à l’arrêt	Diode fuyarde ou consommateur	Mesure de courant de fuite	Diagnostic électrique complet

Remplacer l’alternateur sans contrôler la courroie, les masses et les connexions règle parfois le symptôme, mais pas nécessairement la cause.

Réparer ou remplacer : budget, choix de pièce et immobilisation

Le remplacement est souvent préférable lorsque le corps de l’alternateur, les diodes ou les enroulements sont atteints. Une réfection peut être rationnelle si seuls les balais, le régulateur ou les roulements sont en cause et qu’un électricien automobile peut tester la pièce. Pour une Peugeot 206 courante, comptez environ 120 à 250 € pour un alternateur reconditionné échange standard, 180 à 400 € pour une pièce neuve de qualité équivalente à l’origine, hors pose. La facture totale se situe souvent entre 220 et 600 €, selon l’accès, la motorisation, la région et le remplacement éventuel de la courroie ou du tendeur.

Limiter les risques de panne et savoir quand s’arrêter

L’alternateur ne demande pas d’entretien périodique spécifique, mais son environnement oui. Lors d’une révision ou d’un remplacement de courroie d’accessoires, faites contrôler l’alignement, le tendeur, l’état des galets et l’absence de fuite d’huile ou de liquide de refroidissement. Gardez les bornes de batterie propres et serrées : une connexion oxydée augmente la résistance et peut fausser la régulation. Les accessoires ajoutés, notamment amplificateur audio, éclairage puissant ou chauffage auxiliaire, doivent rester cohérents avec la capacité de charge de la version concernée.

• Arrêtez-vous dès que possible si le voyant de batterie s’allume avec une baisse nette des équipements : vous roulez alors sur la réserve d’énergie de la batterie.
• Surveillez la température moteur si la courroie d’accessoires est rompue : sur certaines architectures, elle peut aussi entraîner des organes essentiels au refroidissement. Ne supposez pas que vous pourrez rejoindre le garage.
• Évitez les démarrages répétés et les gros consommateurs inutiles en attendant un dépannage : chaque sollicitation réduit l’autonomie restante.
• Faites confirmer le diagnostic si la charge est correcte mais que la batterie se vide : un courant de fuite, un relais collé ou un équipement ajouté peut être responsable.

Ce qu'il faut retenir

Sur une Peugeot 206, l’alternateur ne se diagnostique pas au seul voyant de batterie ni au seul état de la batterie. Contrôlez d’abord la courroie d’accessoires, la tension au repos et en charge, puis les connexions et les masses. Si la charge reste insuffisante ou excessive, faites tester l’alternateur sous charge avant de commander une pièce : la bonne référence et la cause réelle de la panne comptent autant que le remplacement lui-même.
