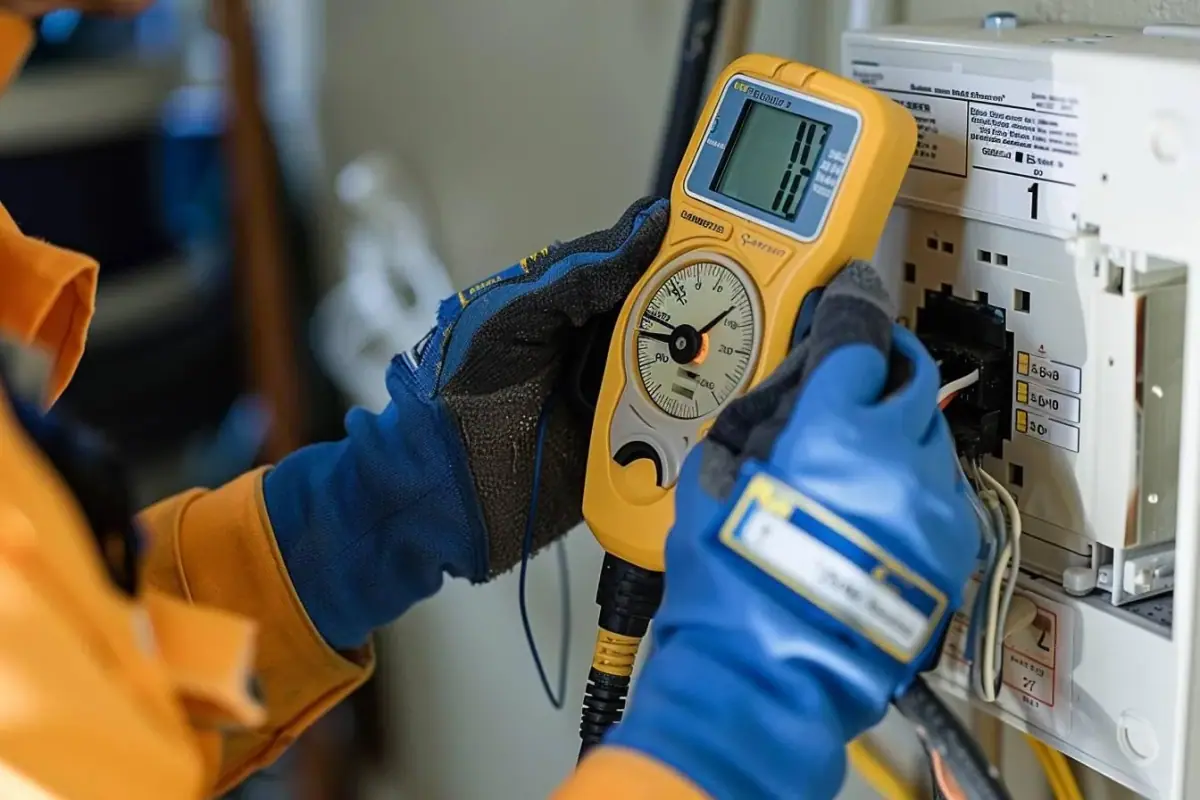

Comment mesurer une fuite de courant avec un multimètre ?

Distinguer une fuite réelle d’une consommation normale

Le terme fuite de courant recouvre deux situations très différentes. En basse tension continue, par exemple sur une batterie de voiture, de tondeuse autoportée ou d’alarme, il désigne souvent un consommateur qui reste alimenté alors qu’il devrait être arrêté. Sur le réseau domestique en 230 V alternatif, il désigne plutôt un courant qui s’échappe vers la terre ou une masse à cause d’un défaut d’isolement, d’humidité ou du filtrage électronique d’un appareil. Dans les deux cas, la valeur seule ne suffit pas : il faut savoir où circule le courant et quelle intensité est normale pour le circuit testé.

Choisir le bon instrument avant de brancher quoi que ce soit

Un multimètre numérique courant est utile pour les petits circuits continus, à condition que son entrée de courant soit protégée par un fusible et que la notice autorise l’intensité attendue. Sa borne marquée 10 A ou 20 A accepte souvent ce courant pendant un temps limité, parfois quelques secondes seulement. La borne mA est plus précise, mais son fusible est fréquemment limité à 200, 400 ou 600 mA. Lisez ces deux limites avant l’essai : elles sont inscrites près des prises ou dans la notice. Pour le 230 V, privilégiez une pince de mesure de courant de fuite sensible au milliampère.

Situation	Instrument conseillé	Branchement ou positionnement	Résultat utile
Batterie 12 V qui se décharge	Multimètre avec entrée 10 A	En série sur le câble négatif	Courant de repos en A ou mA
Petit appareil sur pile	Multimètre en mA	En série dans le circuit	Consommation arrêtée ou en veille
Appareil 230 V suspect	Pince de fuite mA	Autour de phase et neutre	Courant résiduel vers la terre
Différentiel qui déclenche	Pince de fuite puis contrôle pro	Cordon ou départ isolé	Circuit ou appareil en cause
Isolement de câbles 230 V	Mégohmmètre	Installation hors tension	Résistance d’isolement

Préparer la mesure et sécuriser le circuit

Préparez le montage hors tension, ou au minimum appareil arrêté. Inspectez les cordons du multimètre : une gaine fendue, une fiche desserrée ou une pointe métallique trop exposée suffit à invalider la sécurité de l’essai. Branchez le cordon noir sur COM. Placez le cordon rouge sur la borne 10 A si vous ignorez l’intensité possible ; ne le déplacez vers mA qu’après une première mesure faible. Sélectionnez le courant continu, repéré A⎓ ou DCA, pour une batterie ; le courant alternatif, A∿ ou ACA, concerne le réseau domestique et certains appareils alimentés au secteur.

• Lisez les marquages CAT et les limites de courant : une catégorie de sécurité élevée ne transforme pas une mesure en série sur secteur en opération anodine.
• Coupez les consommateurs avant de déplacer une sonde, un fusible ou un câble de batterie.
• Retirez bagues, montre et bracelet métallique lors d’un travail près d’une batterie : ils peuvent fermer un court-circuit très intense.
• Travaillez sur un support sec et dégagé ; cessez immédiatement si une prise, une rallonge ou un appareil présente une trace de brûlure ou d’humidité.
• Replacez la sonde rouge sur la borne V/Ω dès la mesure terminée afin d’éviter l’erreur au contrôle suivant.

Mesurer un courant parasite sur une batterie ou un circuit basse tension

Cette procédure convient aux circuits continus de faible puissance et aux batteries 12 V, pas au démarrage d’un véhicule ni à un moteur de tondeuse. Ne lancez jamais un démarreur, un treuil, un compresseur ou un moteur pendant que le multimètre est intercalé : leur appel de courant dépasse très largement la capacité de l’appareil. Pour une voiture récente, fermez les ouvrants, éteignez les accessoires et attendez que les calculateurs se mettent en veille. Selon le modèle, cette phase peut durer de 15 à 45 minutes ; ouvrir une porte ou activer la télécommande peut relancer la consommation et fausser le résultat.

1. 1Coupez tous les consommateurs et vérifiez que le multimètre est réglé sur courant continu, au calibre 10 A ou au calibre maximal disponible.
2. 2Branchez le fil noir sur COM et le fil rouge sur la prise 10 A ; contrôlez la limite de durée inscrite pour cette entrée.
3. 3Déconnectez le câble négatif de la batterie, plutôt que le positif, après avoir relevé les réglages qui pourraient être perdus.
4. 4Intercalez le multimètre entre la borne négative de la batterie et le câble négatif débranché : le courant doit traverser l’appareil, sans autre liaison directe entre le câble et la borne.
5. 5Attendez la stabilisation de l’affichage et notez la valeur, son unité et le contexte : accessoires coupés, véhicule verrouillé, durée d’attente.
6. 6Basculez vers la borne mA et un calibre inférieur uniquement si la première lecture est nettement inférieure à la limite du fusible mA.
7. 7Reconnectez directement le câble de batterie avant de retirer les cordons du multimètre, puis remettez la sonde rouge sur l’entrée V/Ω.

Identifier le circuit responsable sans remplacer des pièces au hasard

Une fois la consommation anormale confirmée, cherchez une variation, pas seulement une valeur absolue. Sur un circuit basse tension, retirez un fusible à la fois, observez la baisse du courant, puis remettez-le avant d’essayer le suivant. Le fusible qui fait chuter la lecture désigne une branche à examiner : éclairage de coffre, prise accessoire, boîtier électronique, relais collé, chargeur permanent ou accessoire ajouté. Il ne désigne pas forcément le composant défectueux. Consultez le schéma du véhicule ou de l’équipement pour connaître tous les éléments alimentés par ce fusible.

Procéder par isolement, puis confirmer

• Relevez la consommation de référence avant toute déconnexion afin de pouvoir confirmer chaque variation.
• Retirez un seul fusible à la fois sur un circuit basse tension, puis attendez quelques secondes que l’affichage se stabilise.
• Débranchez ensuite les appareils de la branche concernée un par un, en commençant par les accessoires ajoutés après l’achat.
• Contrôlez les relais : un relais resté collé peut alimenter un équipement même commande coupée.
• Répétez la mesure après chaque remontage ; une baisse unique non reproductible peut venir d’une mise en veille, non d’une panne.

La mesure devient un diagnostic seulement lorsqu’une action précise fait varier la valeur de façon répétable.

Contrôler un appareil 230 V sans ouvrir un circuit sous tension

Pour un lave-linge, un chauffe-eau, un réfrigérateur, une pompe ou un outil qui fait déclencher le différentiel, n’insérez pas un multimètre ordinaire dans le 230 V. Utilisez une pince de fuite adaptée ou confiez ce contrôle à un électricien. La pince doit entourer simultanément le conducteur de phase et le neutre d’un même circuit : les courants normaux s’annulent, tandis que le déséquilibre correspondant à une fuite apparaît. Entourer seulement un câble de phase mesure la consommation totale de l’appareil, ce qui ne permet pas de diagnostiquer son isolement. Dans un tableau, les conducteurs accessibles exposent à un risque : n’intervenez pas sans compétence.

1. 1Débranchez l’appareil suspect avant d’inspecter son cordon, sa fiche et les zones exposées à l’eau ; ne réutilisez pas un câble endommagé.
2. 2Enserrez le cordon complet, phase et neutre réunis, avec une pince de fuite en milliampères si le câble et l’outil le permettent.
3. 3Relevez la valeur lorsque l’appareil est arrêté, puis dans ses phases de chauffe ou de fonctionnement, sans toucher aux parties métalliques accessibles.
4. 4Comparez les mesures entre appareils similaires ou avant et après débranchement : une variation répétée est plus informative qu’un chiffre isolé.
5. 5Faites contrôler par un professionnel tout départ du tableau ou tout appareil qui provoque le déclenchement du différentiel.

Interpréter la valeur affichée et savoir quand s’arrêter

L’unité change complètement le diagnostic : 0,05 A correspond à 50 mA, et non à 0,05 mA. Sur un petit circuit simple dont tous les interrupteurs sont coupés, une lecture proche de zéro est attendue. Sur un véhicule moderne verrouillé, une veille de plusieurs dizaines de milliampères peut être normale après endormissement des calculateurs ; la documentation du constructeur reste la référence. Sur le 230 V, une faible fuite peut provenir des filtres antiparasites de plusieurs appareils. Elle devient préoccupante lorsqu’elle s’ajoute à d’autres fuites, augmente avec l’humidité, fait déclencher le différentiel ou s’accompagne d’un défaut visible.

Cas observé	Lecture indicative	Interprétation	Action
Circuit 12 V simple, tout arrêté	Proche de 0 mA	Aucune veille prévue	Chercher si la valeur persiste
Véhicule après mise en veille	20 à 50 mA souvent observés	Dépend fortement du modèle	Vérifier la spécification
Véhicule au-delà de 80 mA stable	À confirmer	Consommation possiblement excessive	Isoler par fusibles
Appareil 230 V avec pince de fuite	Quelques mA possibles	Filtres ou isolement à distinguer	Comparer et surveiller
Différentiel qui déclenche	Toute valeur suspecte	Défaut possible	Débrancher et faire contrôler

• Arrêtez les essais si un disjoncteur déclenche à répétition, si une prise chauffe, si vous sentez une odeur de brûlé ou si vous observez des traces noires.
• Débranchez l’appareil concerné plutôt que de réarmer plusieurs fois le différentiel sans avoir isolé la cause.
• Appelez un électricien qualifié pour une fuite sur un circuit fixe, un tableau, un chauffe-eau, une pompe ou une zone humide.
• Demandez un contrôle d’isolement si la panne est intermittente ou liée à la pluie : un mégohmmètre et une procédure d’isolement sont alors nécessaires.
• Ne neutralisez jamais la terre et ne remplacez jamais un différentiel par un modèle moins sensible pour empêcher un déclenchement.

Ce qu'il faut retenir

La bonne mesure commence par le bon diagnostic : multimètre en série pour un faible circuit continu, pince de fuite pour un appareil ou un départ en 230 V. Préparez le montage hors tension, commencez au calibre le plus élevé et recherchez surtout une variation reproductible lorsque vous isolez un circuit. Dès qu’un différentiel déclenche, qu’un câble est abîmé ou que l’humidité entre en jeu, la sécurité prime sur la poursuite des mesures.
