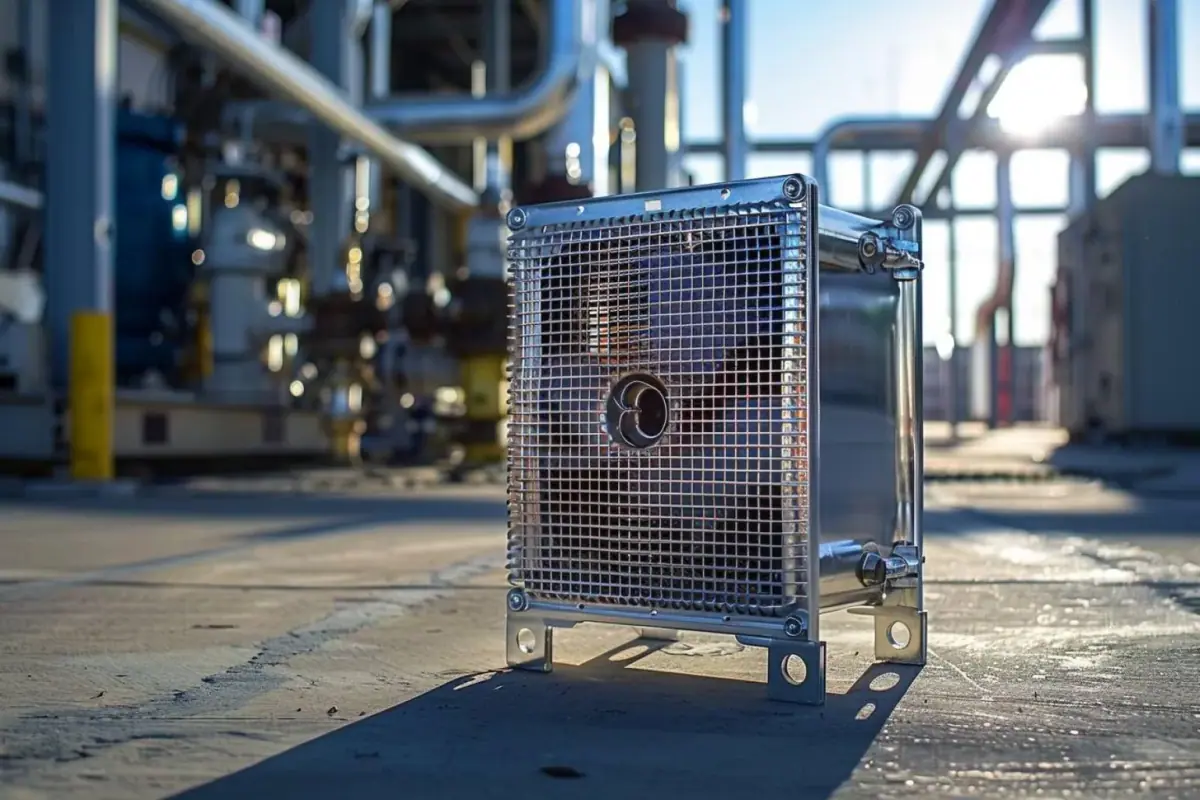

Besoin d’un refroidisseur d’huile hydraulique 12v ?

Quand un refroidisseur 12 V devient nécessaire

Le bon indicateur n’est pas une sensation de chaleur sur un flexible, mais une température mesurée après le cycle de travail le plus exigeant : bennage répété, treuil sollicité, vérin rapide, outil hydraulique ou groupe compact fonctionnant longtemps à faible vitesse. Sur de nombreuses huiles hydrauliques minérales, une plage stabilisée de 40 à 60 °C est courante. Si l’huile dépasse durablement la limite indiquée sur sa fiche technique, si les mouvements deviennent moins réguliers à chaud ou si les joints vieillissent prématurément, un refroidissement additionnel mérite d’être étudié. Mesurez aussi la température ambiante : un circuit acceptable à 15 °C peut surchauffer l’été.

Ce que refroidit réellement un échangeur hydraulique

La pompe transforme la puissance mécanique en débit et en pression. Toute perte de charge — passage dans un distributeur, étranglement, fuite interne, filtration ou décharge de soupape — finit principalement sous forme de chaleur dans l’huile. Le refroidisseur fait circuler cette huile dans un faisceau à ailettes ; un ventilateur 12 V force alors l’air à travers le faisceau. Sa capacité dépend simultanément de l’écart de température entre l’huile et l’air, du débit d’huile, de la propreté des ailettes et du débit d’air. Une puissance annoncée sans conditions de température et de débit ne permet donc pas de comparer sérieusement deux modèles.

Dimensionner le refroidisseur sans se fier à la seule taille

Commencez par relever la plaque ou la documentation de la pompe : débit nominal, pression de service et régime d’utilisation. La puissance hydraulique théorique s’approche avec la formule pression en bar × débit en L/min ÷ 600, exprimée en kW. Elle ne correspond pas à la puissance que le refroidisseur doit évacuer : seule une partie devient chaleur, et cette part dépend fortement du rendement et du cycle. Par exemple, un système de 180 bar et 15 L/min développe environ 4,5 kW hydrauliques ; il serait erroné de commander automatiquement un échangeur de 4,5 kW. Relevez plutôt la température en charge, la durée des cycles et la température extérieure, puis demandez un calcul thermique au fournisseur.

Critère	À relever	Pourquoi c’est décisif	Erreur à éviter
Débit d’huile	L/min mini et maxi	Conditionne pertes de charge et échange	Choisir sur le diamètre seul
Pression de ligne	Bar continus et pointes	Protège le faisceau et les raccords	Monter un modèle de retour sur haute pression
Puissance thermique	W ou kW à évacuer	Détermine la surface d’échange	Lire une puissance sans conditions d’essai
Température d’huile	À chaud, en situation réelle	Fixe le besoin de refroidissement	Mesurer juste après l’arrêt
Air disponible	Emplacement et température ambiante	Détermine le rendement du ventilateur	Poser derrière une source d’air chaud
Alimentation	Tension, ampérage, cycle	Dimensionne câbles et fusible	Se repiquer sans protection

Vérifier la compatibilité hydraulique et électrique

La majorité des refroidisseurs compacts ventilés sont conçus pour la ligne de retour vers le réservoir, où la pression reste faible. Vérifiez toutefois la pression de service et les pointes admises par le fabricant : un retour peut subir une contre-pression importante si le filtre est colmaté ou si le retour est mal conçu. N’installez pas un échangeur dans la conduite d’aspiration de la pompe : la restriction qu’il ajoute peut favoriser la cavitation, le bruit et la destruction de la pompe. Un clapet de dérivation correctement calibré peut protéger le circuit lors d’une huile froide ou d’un échangeur obstrué, à condition que son montage respecte le schéma hydraulique de l’équipement.

• Raccords et flexibles : contrôlez le filetage, le diamètre intérieur, la compatibilité avec l’huile et la pression assignée ; un adaptateur mal choisi est une source fréquente de fuite.
• Perte de charge : demandez la courbe de perte de pression au débit réel, huile froide comprise. Une restriction excessive ralentit le retour et fatigue le circuit.
• Filtration : respectez l’ordre de montage prévu par le constructeur. Selon les composants, filtre et échangeur ne se placent pas systématiquement dans le même ordre.
• Commande : un thermostat de sonde, souvent réglable autour de 50 à 60 °C selon l’huile, évite que le ventilateur tourne en permanence.
• Électricité : prévoyez un fusible proche du positif batterie, un relais si le courant le justifie, une masse propre et une section de câble adaptée à la longueur.
• items en trop

Installer un refroidisseur d’huile hydraulique 12 V correctement

Un montage efficace laisse au ventilateur une arrivée d’air frais et un passage libre pour l’air chaud. Évitez les coffres fermés, les zones situées derrière un silencieux ou un radiateur déjà très chaud, ainsi que les emplacements exposés aux chocs sans grille de protection. L’échangeur doit rester accessible pour le nettoyage et ne pas porter le poids des flexibles. Sur remorque, benne, treuil ou engin de loisirs, utilisez des fixations capables de résister aux vibrations et laissez du jeu aux flexibles pour les mouvements de châssis. Travaillez sur un circuit propre, dépressurisé et refroidi.

1. 1Mesurez la température d’huile pendant la séquence de travail la plus pénalisante, puis relevez la température ambiante et la durée du cycle.
2. 2Identifiez une portion de retour basse pression compatible avec le schéma hydraulique, l’orientation de circulation et les contraintes du filtre existant.
3. 3Contrôlez sur la notice du refroidisseur le débit admissible, la pression maximale, les raccords, la perte de charge et le courant du ventilateur.
4. 4Positionnez l’échangeur dans un flux d’air frais, avec les ailettes accessibles et le ventilateur protégé des projections les plus agressives.
5. 5Raccordez les flexibles sans contrainte ni rayon de courbure excessif, puis serrez les raccords au couple prévu pour leur type.
6. 6Câblez le ventilateur avec fusible près de la batterie, relais et thermostat si prescrits, en sécurisant chaque passage de câble.
7. 7Mettez en service après contrôle du niveau d’huile, purge si nécessaire, inspection de fuite et vérification du déclenchement du ventilateur à chaud.

Quel budget prévoir et quelles alternatives envisager

Pour un ensemble ventilé 12 V destiné à un petit circuit mobile, comptez couramment 120 à 500 € pour l’échangeur seul. Le prix augmente avec la capacité thermique, la qualité du faisceau, la pression admissible, les raccords et le boîtier de commande. Les éléments souvent oubliés — flexibles, adaptateurs, thermostat, relais, câbles, fusible et supports — peuvent représenter une part sensible du budget. Une pose professionnelle est pertinente si la pression de ligne est incertaine, si le circuit est intégré au véhicule ou si une erreur de contamination coûterait une pompe et des distributeurs.

Poste	Fourchette courante	À contrôler	Quand il faut monter en gamme
Échangeur passif	40 à 150 €	Air réellement disponible	Usage immobile ou chaleur élevée
Échangeur ventilé 12 V	120 à 500 €	Capacité thermique et ampérage	Cycles longs, forte chaleur
Thermostat et relais	30 à 120 €	Plage de déclenchement	Commande automatique souhaitée
Flexibles et raccords	50 à 250 €	Pression, filetages, compatibilité	Montage sur mesure ou pression élevée
Pose professionnelle	200 à 700 €	Diagnostic et propreté du circuit	Circuit complexe ou véhicule routier

Entretenir l’échangeur et diagnostiquer une température anormale

Un refroidisseur ventilé perd rapidement de son efficacité quand ses ailettes se bouchent avec poussière, boue, insectes ou huile projetée. Nettoyez-les à faible pression d’air ou avec un produit adapté, sans tordre les lamelles. À chaque entretien, inspectez les raccords, l’état des flexibles, les silentblocs, le faisceau électrique et la liberté de rotation de l’hélice. Vérifiez aussi le niveau d’huile et l’état du filtre hydraulique selon le plan d’entretien de l’équipement. Une baisse de débit d’air ou de débit d’huile suffit à faire remonter la température, même si le ventilateur semble fonctionner.

Symptôme	Cause possible	Vérification prioritaire	Action
Ventilateur arrêté	Fusible, relais, masse, sonde	Tension et continuité	Réparer la commande
Ventilateur actif, huile chaude	Ailettes bouchées ou modèle trop petit	Flux d’air et température	Nettoyer puis redimensionner si besoin
Flexible gonflé ou fuite	Pression excessive au retour	Pression réelle en charge	Revoir emplacement et composants
Huile trop froide	Ventilateur permanent	Réglage de la sonde	Installer ou régler un thermostat
Mouvements lents à chaud	Fuite interne ou huile dégradée	Pression, débit, analyse d’huile	Diagnostiquer avant de changer l’échangeur

• Avant chaque saison chaude : nettoyez le faisceau et testez le déclenchement du ventilateur.
• Après un usage boueux ou poussiéreux : contrôlez que l’air traverse encore les ailettes, y compris côté opposé au ventilateur.
• Lors d’une fuite : arrêtez l’équipement, dépressurisez selon la procédure constructeur et remplacez tout flexible marqué, gonflé ou frotté.
• Après une intervention hydraulique : contrôlez le niveau, la propreté et l’absence de prise d’air avant de solliciter le circuit.

Décider : refroidisseur 12 V, correction de panne ou absence d’équipement

Achetez un refroidisseur ventilé 12 V si la température dépasse régulièrement la plage admise lors d’un usage normal, que le diagnostic ne révèle pas de défaut hydraulique et que votre véhicule dispose d’une alimentation 12 V capable d’assumer le courant supplémentaire. Préférez un modèle piloté par thermostat si les cycles sont intermittents. En revanche, ne l’ajoutez pas par précaution sur un circuit qui reste dans sa plage de température lors des conditions les plus dures : vous créerez des raccords, une perte de charge et une consommation électrique sans bénéfice mesurable. Si la chauffe est récente, anormale ou très rapide, faites d’abord contrôler pressions, fuites internes et filtration.

Un refroidisseur bien choisi maintient une température maîtrisée ; il ne remplace ni un circuit correctement réglé ni une maintenance hydraulique rigoureuse.

Ce qu'il faut retenir

Le bon refroidisseur d’huile hydraulique 12 V n’est pas nécessairement le plus grand ni le plus puissant sur catalogue. Retenez quatre vérifications : la température observée en charge, la chaleur à évacuer, la compatibilité débit-pression du circuit et la sécurité du câblage. Monté sur un retour basse pression, ventilé par de l’air frais et commandé par thermostat, il peut protéger durablement l’huile et les organes hydrauliques. Si la surchauffe est nouvelle ou brutale, diagnostiquez d’abord la cause hydraulique avant d’investir.
